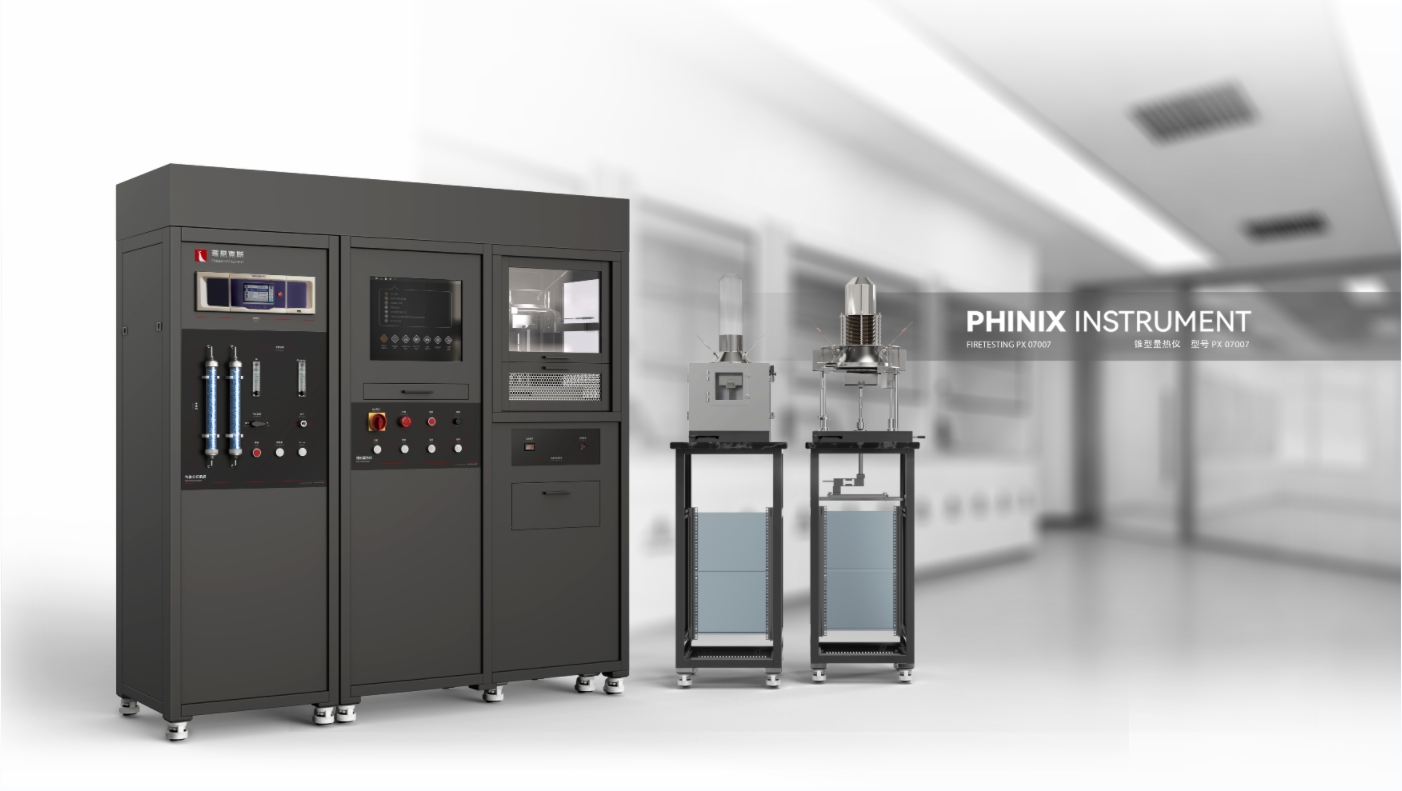

箱體采用組合框架結構，獨立氣體分析柜與燃燒測試 平臺，降低風機震動對測試數據的影響，保證試驗結 果穩定可靠。

測試臺區域安裝鋼化玻璃觀查窗,用于試驗時觀查和 保護，并在下部安裝防爆鋼網。

測試平臺采用大理石作業臺面，平整度高，隔熱，且美觀大方。

提供三種測試平臺，分別為滿足ISO5660-1、ISO 5660-2、BS 476 Pt.15、GB/T 16172、ASTM E1354標準的水平、垂直輻射錐量熱測試平臺；滿足ISO5660-4、ASTM E2965輻射錐及樣品尺寸加大的燃燒測試平臺，以及滿足ISO5660-5空間濃度可調整的量熱測試平臺；

根據測試需求提供兩種規格輻射錐，不銹鋼輻射錐殼體，內外罩之間填充隔熱材料。通過 K形熱電偶來測量電熱絲溫度,并通過電力調整器及測 溫模塊來調整錐體發熱量，功率分別為5KW與15KW。輻射錐做工精良，壽命更長，小錐可提供0~100KW/㎡的輻射照度，大錐可提供0~120 KW/㎡的輻射照度。

采用熱電堆式熱流計,并配備便攜式水冷卻系統，可 在面板實時監控冷卻狀態?？勺詣?dòng)進行輻射錐加熱功 率校準方便快捷的輻射照度。

稱重裝置采用西門子稱重模塊，傳感器量程大于6000g，顯示精度為0.01g。

提供兩種規格不銹鋼測試平臺及試樣盒，可分別用于樣品尺寸100mm*100mm與160mm*160mm的樣品測試，可耐輻射熱和試樣燃燒的高溫， 高度調節裝置可進行普通試樣與發泡試樣的測試位置調節。

配備標準的校正砝碼用于稱重系統的標定。

采用高壓脈沖火花塞對試樣進行點火，點火電壓10KV。

采用黃銅標定燃燒器,彈夾式安裝方式，產生火焰用于標定 孔板系數C值。

標定燃燒器采用MFC控制流量, MFC量程為10L/min,準確度 為±1%F.S.,線性±0.5%F.S.,響應時間≤2 sec。

配置大流量濃度可調密封箱體，氧、氮MFC量程0-200L/min，可實現0-30%氧氣濃度氛圍設定與調節。

配備不銹鋼集煙罩及排煙管道，符合標準要求。

采用多翼離心風機，搭載變頻器可進行風速流量穩定調節。

配備進口熱電偶進行排煙管道內的溫度監測，測量精確度 ±0.1℃。

熱電偶與管道進行卡套式連接，方便拆裝及進行處理。

配備孔板差壓構造測量風壓，測壓管分別位于孔板兩側。

配備進口微差壓變送器轉換壓力信號并輸出。

配備進口激光發射器和硅光接收器用于測量煙管內煙的濃 度變化。

配備標準濾光片，進行光路系統的校準。

設備采樣煙管內置黃銅環形取樣器收集測試煙氣。取 樣孔背對風速流動方向，防止燃燒粉塵堵塞。

采樣探頭通過PP軟管接接到取樣泵抽取樣氣輸送至氣 體預處理系統。取樣泵抽氣量為36L/Min, 工作壓力 7 Kg氣壓（0.7MPA）工作真空度 -93.1KPa，流速 （50Hz） 36 L/min。

氣體預處理系統包括過濾系統，氣體冷卻系統，氣體 除濕干燥系統，氣體調節系統構成。

配備三級過濾系統，一級過濾采用的是筒式粗過濾系 統，用于過濾煙氣中比較大的顆粒物,防止管道與接 頭處發生堵塞,過濾物可以更換。二級過濾器采用杯 式保護過濾器，過濾尺寸大于0.5μm的顆粒物。濾芯 裝置可以更換。三級過濾器采用膜式過濾器，過濾尺 寸大于0.2μm的顆粒。

冷卻系統由冷凝器、蠕動泵進行冷凝除水。冷凝器具 備雙路冷卻，露點穩定溫度約0.1℃，出口氣溫度約 5℃。蠕動泵出水口配備冷凝水收集盒，內置海綿。

除濕干燥系統采用空氣過濾管內安放DRIERITE品牌無 水硫酸鈣進行除水處理，過濾氣管內待測氣體水份， 保證進入分析儀氣體的干燥。無水硫酸鈣吸水后可變 色易觀察，易更換。

分析/校準切換單元：分析機柜面板上有樣氣進口、 標氣進口快捷插頭，并采用高可靠性的球閥、三通切 換閥，易于現場的調校及維護。

快速旁路：配備德威爾轉子流量計進行樣氣旁路排空， 流量計為面板式安裝，保證進入分析儀的樣氣流量為 3.5L/Min。

調壓裝置：采用調壓閥進行壓力調節，調壓閥壓力在 0-0.4Mpa可調。

專業HRR測試氣體分析儀，包含O?CO、CO? :

O?：順磁性傳感器，量程0-25%，精度0.02%，響應 時間T90<7s

CO ：紅外傳感器，量程0-1%，精度1%F.S，響應時 間T90<8S

CO? ：紅外傳感器，量程0-10%，精度1%F.S，響應時 間T90<8S

支持模擬量輸出與Modbus RTU等多種傳輸方式

測試數據由錐形量熱儀獲得的可燃材料在火災中的燃 燒參數有多種,包括熱釋放速率(HRR) 、總釋放熱 ( THR) 、有效燃燒熱(EHC) 、點火臨界熱通量、點燃時間( TTI) 、質 量損失速率(MLR) 、煙氣生成速(SPR)、總發煙量、 CO? /CO生成量等。

程系充內置標定系統，對設備進行各種標準要求的標定。
