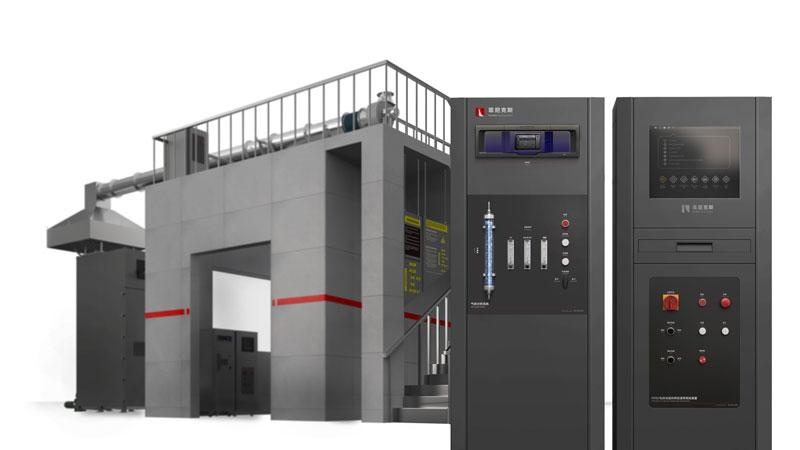

獨立電控柜，方便現場布局安排。

帶狀丙烷燃燒器噴燈，配有進口文丘里混合器。

配備高精度MFC控制燃氣與空氣的進給量，并通過文丘里混合，使燃燒器能夠提供穩定的火源。

配備氮化硅點火裝置，點火穩定可靠。

熄火自動斷氣保護裝置，可編程控制器(PLC)+ MFC實現自動控制點火和熄火時的丙烷和空氣供氣次序。

配置全不銹鋼可移動小推車，用于安放、調節噴燈測試位置，使用便捷。

送風段采用可調速鼓風機與變頻器控制空氣進口流速，通過皮托管與差壓傳感器進行進風風量測量。

試驗箱上部裝有皮托管與差壓傳感器進行風速測量，保證試驗風速。

不銹鋼集氣罩安裝在實驗箱體正上方，不銹鋼排煙道直徑為400mm，排煙管道的前后均使用均流器裝置，以使氣體流動均勻。

配備耐高溫風機，排煙能力不低于1.5m3/S。排煙風機可調速，確保集煙罩能收集到所有煙氣；煙氣流量計精度不低于±5%,響應時間不超過1s。

配備4只進口熱電偶進行排煙管道內的溫度監測，測量精確度±0.1℃。

熱電偶與管道進行卡套式連接，方便拆裝及進行處理。

配備不銹鋼雙向探頭測量煙管內的風壓，控頭兩端分別正對煙氣的迎風面和背風面。

配備進口微差壓變送器轉換壓力信號并輸出。

配備色溫2900k的進口光源，通過透鏡裝置，焦距調節裝置將光源轉換成平行光束透過煙管。

由進口硅光接收器將光信號變化轉換成電信號并輸出，數據穩定，精確。

配備標準濾光片，進行光路系統的校準。

設備采樣煙管內置采樣探頭，采樣探頭為不銹鋼材質，通過法蘭或螺紋結構同采樣煙管連接并固定密封。取樣探頭一邊中心位置布置一排小孔用于取樣，取樣孔背對風速流動方向，防止燃燒粉塵堵塞。

采樣探頭通過PP軟管接到取樣泵抽取樣氣輸送至氣體預處理系統。取樣泵抽氣量為36L/Min, 工作壓力7Kg氣壓（0.7MPA）工作真空度 -93.1KPa，流速36 L/min。

氣體預處理系統包括過濾系統，氣體冷卻系統，氣體除濕干燥系統，氣體調節系統構成。

配備三級濾系統，一級過濾采用的是筒式粗過濾系統，用于過濾煙氣中比較大的顆粒物,防止管道與接頭處發生堵塞，過濾物可以更換。二級過濾器采用杯式保護過濾器，過濾尺寸大于0.5μm的顆粒物，濾芯裝置可以更換。三級過濾器采用膜式過濾器，過濾尺寸大于0.2μm的顆粒。

冷卻系統由冷凝器、蠕動泵進行冷凝除水。冷凝器具備雙路冷卻，露點穩定溫度約0.1℃，出口氣溫度約5℃。蠕動泵出水口配備冷凝水收集盒，內置海綿。

除濕干燥系統采用空氣過濾管內安放DRIERITE品牌無水硫酸鈣進行除水處理，過濾氣管內待測氣體水份，保證進入分析儀氣體的干燥。無水硫酸鈣吸水后可變色易觀察，易更換。

分析/校準切換單元：分析機柜面板上有樣氣進口、標氣進口快捷插頭，并采用高可靠性的球閥、三通切換閥，易于現場的調校及維護。

快速旁路：配備德威爾轉子流量計進行樣氣旁路排空，流量計為面板式安裝，保證進入分析儀的樣氣流量為3.5L/Min。

調壓裝置：采用調壓閥進行壓力調節，調壓閥壓力在0-0.4Mpa可調。

專業HRR測試氣體分析儀，包含O?、CO?、CO。

O?：順磁性傳感器，量程0-25%，精度0.02%，響應時間T90<7s。

CO?：紅外傳感器，量程0-10%，精度1%F.S，響應時間T90<8S。

CO：紅外傳感器，量程0-1%，精度1%F.S，響應時間T90<8S。

支持模擬量輸出與Modbus RTU等多種傳輸方式。

電腦+專業軟件控制,可引導實驗過程,操作方便,安全可靠。

自動測量與計算材料燃燒的熱釋放速率（H.R.R）,產煙率（SPR）,氧消耗量,O?,CO?生成量;可進行各項數據采集與保存；可實現畫面監控及試驗數據保存。
